Guía de usuario K-Ryole

La “Guía de usuario K-Ryole” es una descripción general del remolque: encontrarás explicaciones y videos que describen las características importantes del remolque.

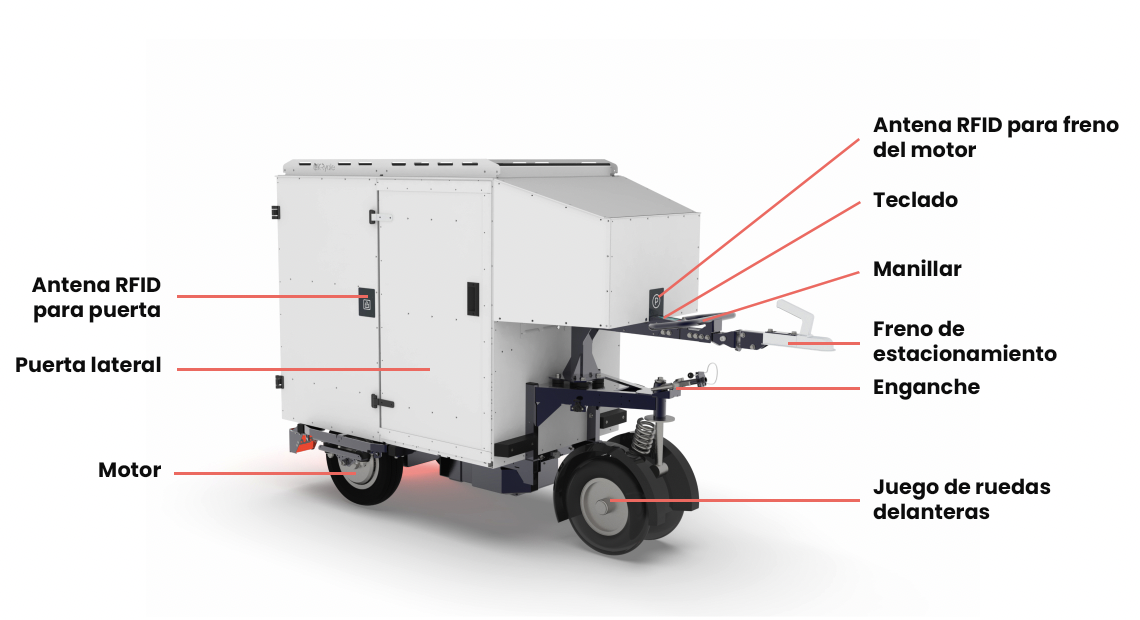

En esta sección, describimos muchos componentes del K-Ryole. Esta sección sirve como referencia cuando este documento los menciona.

Cada remolque está identificado con un número. Se utiliza para identificar el remolque.

Un remolque K-Ryole siempre se entrega con 2 tarjetas RFID idénticas. Se utilizan para activar o desactivar el freno de estacionamiento principal. También se usan para bloquear o desbloquear las puertas del K-Ryole.

Durante el funcionamiento, solo estará disponible una tarjeta por remolque. La segunda llave se guardará en un lugar seguro y solo se utilizará en caso de emergencia (problemas con puerta bloqueada, pérdida de la 1ª llave u otro).

Atención al usuario:

  Siempre lleva esta tarjeta contigo mientras operas un K-Ryole.

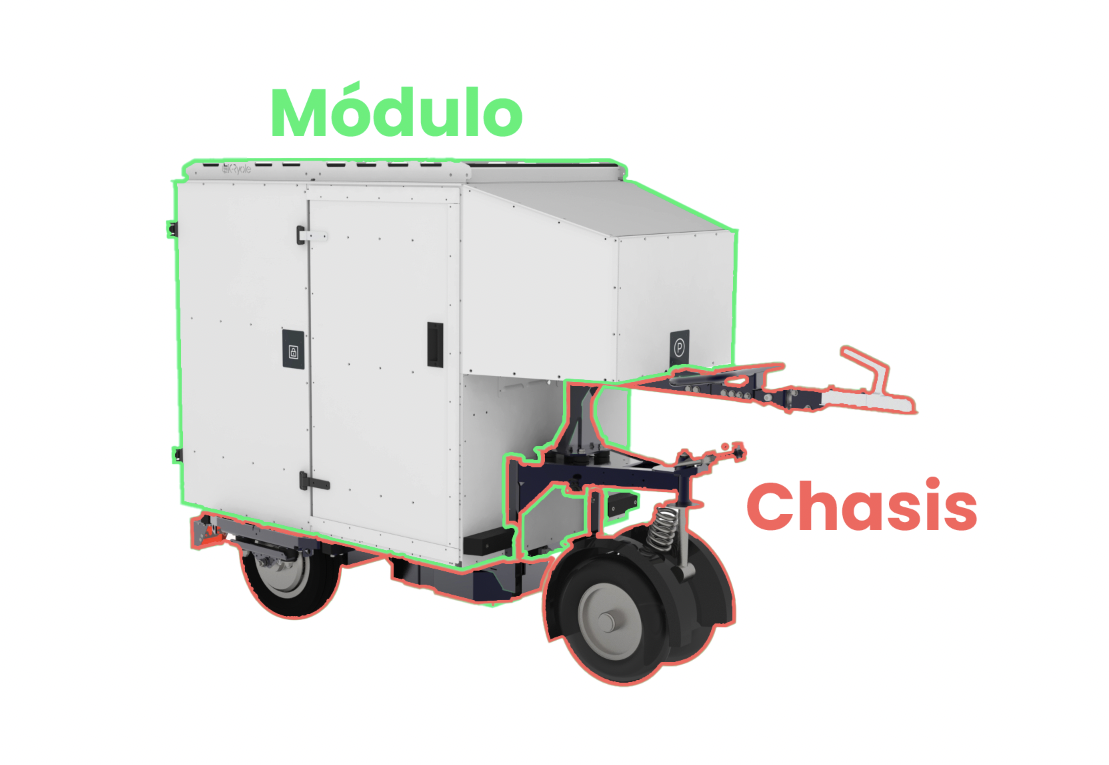

Olvidar la llave dentro del módulo del remolque es un error. Si ocurre esta situación, quedarás inmovilizado porque no podrás operar el remolque.

La batería está ubicada en la parte posterior inferior. Encontrarás 2 palancas que mantienen cerrada la carcasa de la batería. Una palanca puede moverse libremente, la segunda palanca es un candado con código. Se recomienda comenzar tu turno con una batería completamente cargada.

/!\ MENCIÓN IMPORTANTE /!\

EL CÓDIGO DE TODOS LOS REMOLQUES ES 0-0-0-0 (CUATRO CEROS).

Procedimiento de cambio de batería:

1. TIRA DE LA PALANCA DEL FRENO DE MANO.
2. MARCA EL CÓDIGO EN EL CANDADO CON CÓDIGO.
3. ABRE LA CARCASA DE LA BATERÍA.
4. RETIRA LA BATERÍA VACÍA.
5. INSERTA UNA BATERÍA CARGADA. PRESTA ATENCIÓN A LA FORMA EN QUE SE INSERTA LA BATERÍA: LA PANTALLA DEBE ESTAR MIRANDO HACIA TI Y LA FLECHA ADHESIVA DEBE APUNTAR HACIA ARRIBA.
6. CIERRA LA CARCASA TIRANDO DE TODAS LAS PALANCAS.
7. BORRA EL CÓDIGO MARCADO.

Hay 2 antenas RFID colocadas en la carcasa del K-Ryole, detectan las tarjetas RFID asociadas.

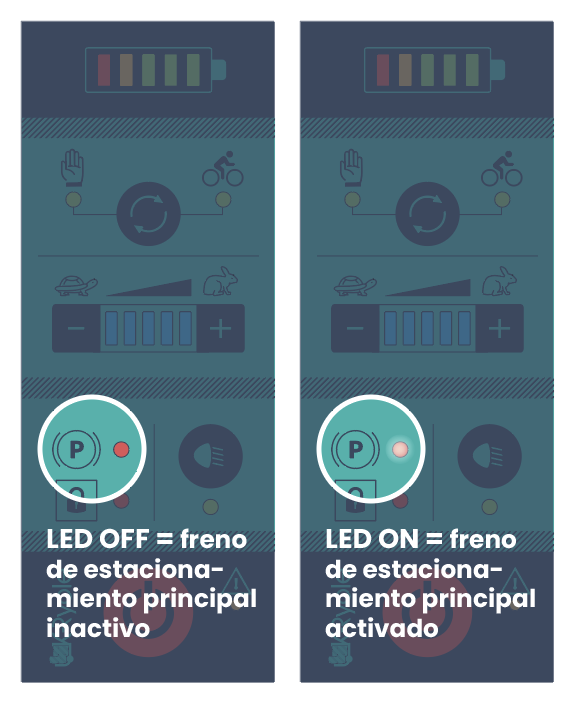

La 1ª antena está ubicada en la parte delantera. Activa el freno de estacionamiento principal: mostrar una tarjeta RFID frente a la antena activará o desactivará el freno de estacionamiento principal.

La 2ª antena está ubicada en el lado derecho. Activa el bloqueo y apertura de las puertas.

Procedimiento de encendido del K-Ryole::

1. ASEGÚRATE DE QUE LA BATERÍA ESTÉ INSERTADA.

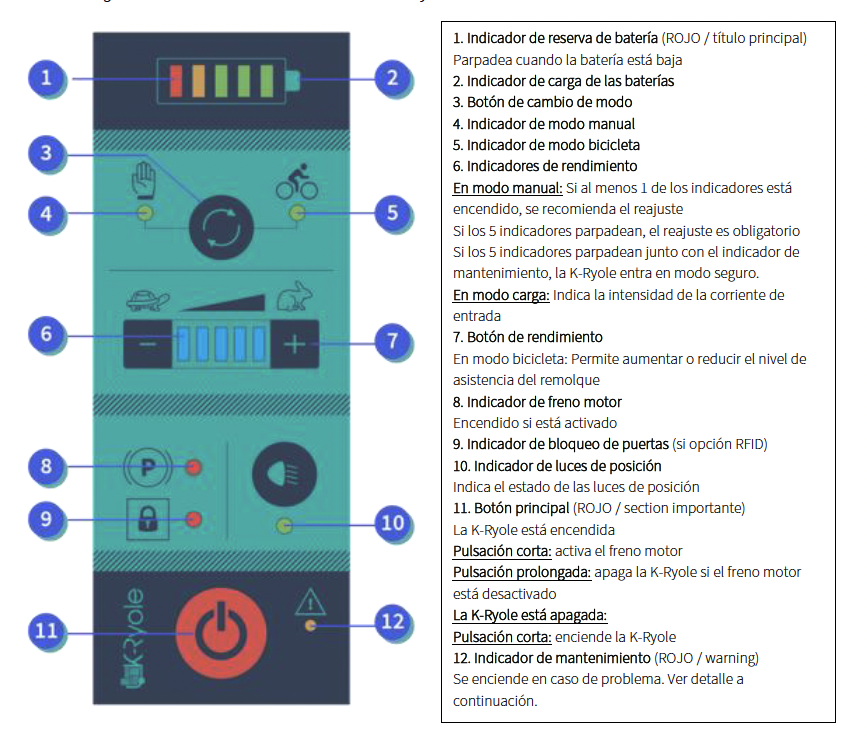

2. PRESIONA EL BOTÓN ROJO UBICADO EN EL TECLADO HASTA QUE APAREZCAN LUCES PARPADEANTES EN EL TECLADO.

El remolque ahora está encendido.

Procedimiento de apagado del K-Ryole::

1. TIRA DE LA PALANCA DEL FRENO DE MANO.
2. RETIRA EL FRENO DE ESTACIONAMIENTO PRINCIPAL MOSTRANDO LA TARJETA FRENTE A LA ANTENA FRONTAL.
3. PRESIONA EL BOTÓN ROJO UBICADO EN EL TECLADO HASTA QUE LAS LUCES DEL TECLADO DESAPAREZCAN.

El remolque ahora está apagado.

Un K-Ryole tiene 2 frenos. Para estacionar correctamente el remolque, ambos frenos deben estar activados. No activar ambos frenos de estacionamiento no garantizará la inmovilización del remolque.

Procedimiento de estacionamiento del K-Ryole:

1. DESMONTA DE TU BICICLETA.
2. MUESTRA LA TARJETA FRENTE A LA ANTENA FRONTAL o PRESIONA EL BOTÓN ROJO UBICADO EN EL TECLADO.
3. TIRA DE LA PALANCA DEL FRENO DE MANO.

Las puertas se desbloquean mostrando la tarjeta frente a la antena RFID ubicada en el lado derecho.

Cuando TODAS LAS PUERTAS ESTÉN CERRADAS y después de 5 segundos, el remolque bloqueará las puertas.

 Procedimiento de apertura de puertas:

1. DESMONTA DE TU BICICLETA.
2. ESTACIONA CORRECTAMENTE EL REMOLQUE SIGUIENDO EL PROCEDIMIENTO DE ESTACIONAMIENTO K-RYOLE DESCRITO ARRIBA.
3. MUESTRA LA TARJETA FRENTE A LA ANTENA UBICADA EN EL LADO DERECHO.

Ahora puedes abrir todas las puertas del K-Ryole.

Procedimiento de cierre/bloqueo de puertas:

1. CIERRA TODAS LAS PUERTAS.
2. ESPERA 5 SEGUNDOS PARA EL BLOQUEO DE LAS PUERTAS.

Las puertas ahora están cerradas y bloqueadas.

/!\ MENCIÓN IMPORTANTE /!\

DEJAR LA TARJETA DENTRO DEL REMOLQUE Y CERRAR LAS PUERTAS ES UN ERROR. Si ocurre esta situación, el K-Ryole será inoperable.

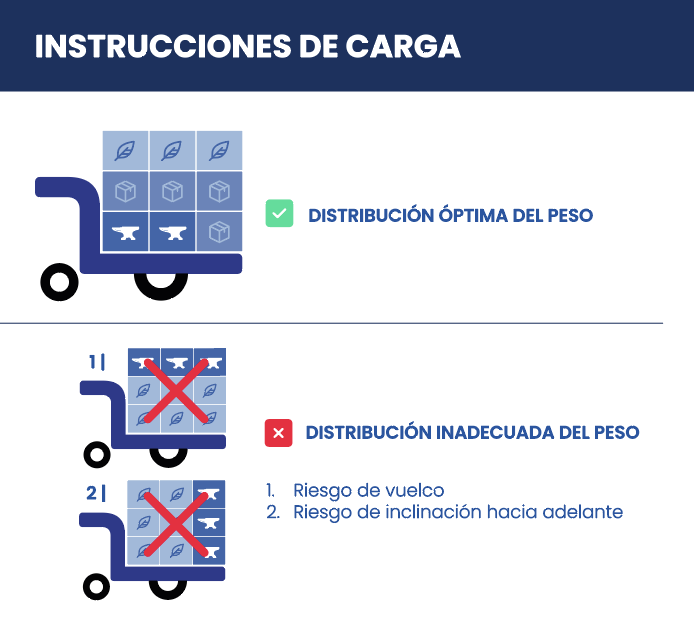

Asegúrate de cargar el remolque según la imagen a continuación. Es importante que el remolque esté pesado en la parte inferior.

Las cargas pesadas (refrescos, agua) deben colocarse en el piso del remolque. Las cargas ligeras y los paquetes pueden almacenarse en los estantes superiores.

/!\ MENCIÓN IMPORTANTE /!\

UNA CARGA INADECUADA DE LA MERCANCÍA PUEDE CAUSAR VOLCAMIENTO.

Una entrada para el remolque es un movimiento de tracción o empuje aplicado en el manubrio o el enganche del K-Ryole. La calibración es un mecanismo que asegura el buen comportamiento del remolque ante cualquier entrada dada.

La entrada instantánea aplicada en el remolque se muestra en el teclado a través de la pantalla luminosa azul. Debe consultarse para determinar si el remolque está mal calibrado o no.

También es obligatorio realizar una calibración en las siguientes circunstancias:

• Después de encender el remolque.
• Después de que la bicicleta se haya desacoplado del remolque.
• Si la pantalla luminosa azul parpadea.

Para calibrar el remolque, consulta el procedimiento a continuación:

Procedimiento de calibración automática:

1. DESCONECTA LA BICICLETA DEL REMOLQUE.
2. BAJA EL ENGANCHE A SU POSICIÓN DE REPOSO (consulta la imagen a continuación).
3. ESPERA HASTA QUE LA PANTALLA LUMINOSA AZUL SE APAGUE.

Procedimiento de calibración activada:

1. ACTIVA EL FRENO DE ESTACIONAMIENTO PRINCIPAL MOSTRANDO LA TARJETA FRENTE A LA ANTENA RFID FRONTAL O PRESIONANDO EL BOTÓN DE ENCENDIDO.
2. SUELTA LA PALANCA DEL FRENO DE MANO A SU POSICIÓN DE REPOSO.
3. EN EL TECLADO, PRESIONA SIMULTÁNEAMENTE LOS BOTONES “-” Y “+”. AL SOLTAR, LA PANTALLA LUMINOSA AZUL PARPADEARÁ.
4. EN ESTE PUNTO, NO TOQUES EL REMOLQUE.
5. EL K-RYOLE SE MOVERÁ APROXIMADAMENTE 30 CM. AL MOVERSE, LA PANTALLA LUMINOSA AZUL DEBERÍA APAGARSE. SI NO, REPITE DESDE EL PASO 4.

Antes de rodar con el remolque, es importante seguir los pasos a continuación:

1. ENCIENDE EL REMOLQUE.
2. CALIBRA EL REMOLQUE: CONSULTA UN PROCEDIMIENTO DE CALIBRACIÓN DESCRITO ARRIBA.
3. ENGANCHA EL K-RYOLE A LA BICICLETA.
4. CAMBIA A UN MODO DE REMOLQUE APROPIADO (CAMINATA/RODAJE).
5. SUELTA LA PALANCA DEL FRENO DE MANO A SU POSICIÓN DE REPOSO.
6. RETIRA EL FRENO DE ESTACIONAMIENTO PRINCIPAL MOSTRANDO LA TARJETA FRENTE A LA ANTENA RFID FRONTAL.
